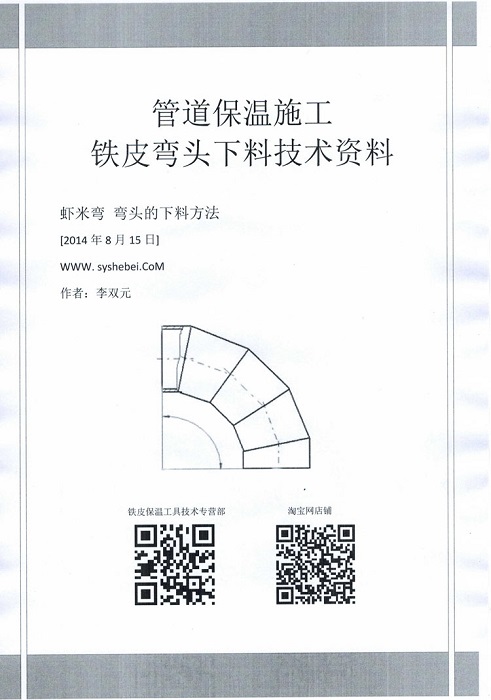

鐵皮保溫彎頭下料計算公式添加日期：2015-09-15 12:35:58 瀏覽次數：2156次在進行鐵皮保溫施工的過程中，會遇到彎頭變徑三通等，如何將彎頭彎管也加工一層金屬板材鐵皮來進行保溫，這就要用到鈑金技術的放樣操作了。由于某些施工人員對此不甚了解，導致工程無法正常進行，對于管道保溫彎頭下料放樣就尤為重要了。以下我給大家講解彎頭的放樣技術。管道保溫中彎頭下料方法分為兩大類，一種是作圖放樣，意思就是說整個過程完全是由作圖來完成了，直到彎頭樣板做出來。另一種是通過公式來進行計算加上作圖來完成的。我一般彎頭下料都是通過公式來計算的。我覺得這樣比較精確。而且速度也比較快。管道保溫彎頭下料公式計算又分為幾種。目前本人已經掌握了幾種。今天我就給大家講解其中比較易懂的方法。鐵皮保溫管道保溫概述：管道保溫就是將工業管道、小區住宅管道、農業管道、等各個行業的管道包扎包裹一層保溫層以防止散溫或散冷的過程，以保證節能的操作，在管道保溫之后外層需加工包扎一層防護層，加工這個防護層需要用到手動卷板機和手動軋邊機也有稱為鐵皮卷圓機或鐵皮壓邊機的，通過手動卷板機將鐵皮卷成大小不同的圓筒圓管，使用手動軋邊機將鐵皮的邊緣軋出寬度4mm—7mm之間的槽。卷圓之后就可以包扎到以做好保溫的管道上面了。管道保溫外防護層材質多種多樣，一般多使用為鍍鋅板，鋁板，彩鋼板等。一些食品行業多使用不銹鋼板等昂貴的板材。管道保溫彎頭下料技術概括：彎頭下料需要計算出彎頭的大弧與小弧，即彎頭的最大面與最小面。第一步，計算彎頭的最大面；1、測量管道未保溫之前的直徑，知道保溫層厚度。2、計算方法公式為：管道直徑+半徑+保溫層厚度×2×3.14÷4÷片數÷2=大面彎頭的½。3、計算彎頭的小面：管道直徑×3.14÷4÷片數÷2=彎頭小面的½。4、使用大面彎頭的½+彎頭小面的½÷2=彎頭數據的中段（代號4）（代號4將會在以下講到）第二步，畫輔助圓；1、任意至今畫出一個圓，將這個圓的周長平均分成4分，再分成12份，再將每份都平行打出平行線，這時會看到7條平行線。2、將大面彎頭的½與彎頭小面的½分別在這7條線的最上端與最下端分別把數據導入到平行線中，（以中心線為準）將兩條不同的標記上下縱向連接，（打出一條斜線），最寬的一端代號為數字7，一直往上標記6,5,4,3,2,1。

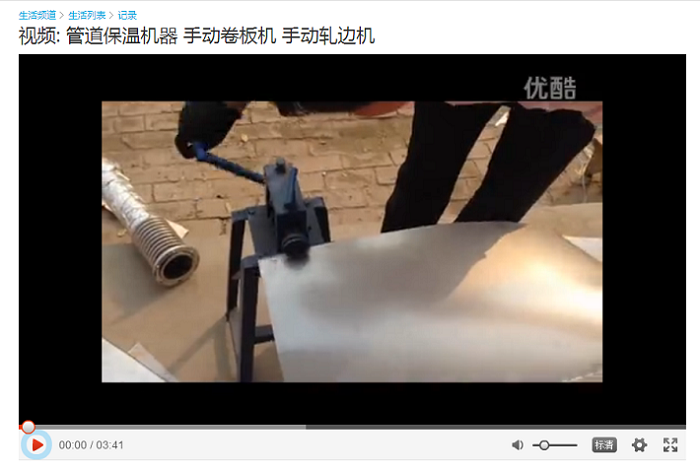

管道保溫施工視頻
