管道保溫彎頭下料方法哪里有，請看我公司“福安集團”大城縣利源保溫工程設備制造廠，李工為大家講解。

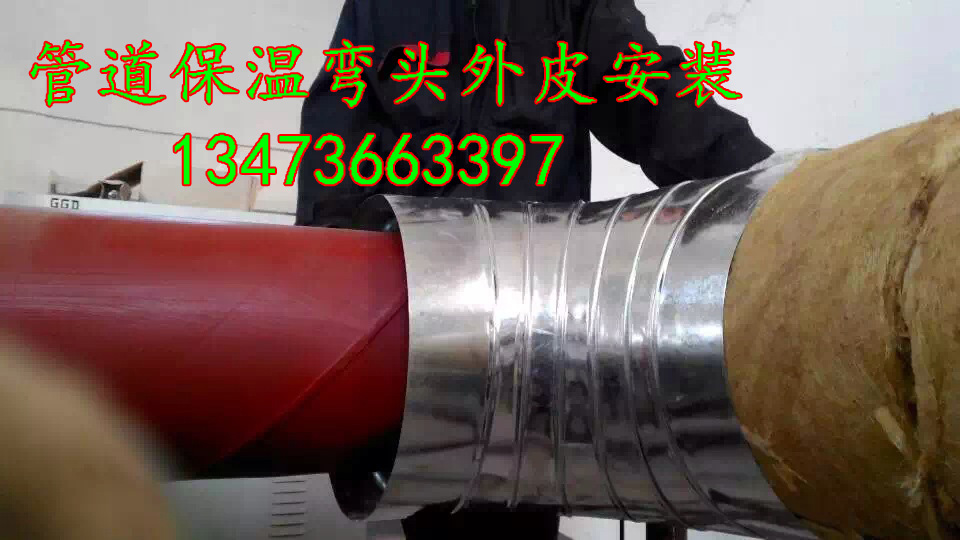

    工業管道保溫后在保溫后的管道外層加固一層金屬板材，這種施工叫做鐵皮保溫或鋁皮保溫，在施工過程中有用到鐵皮的，還有鋁皮、彩鋼板、不銹鋼板，進行此施工最重要的是要懂得彎頭下料的方法和安裝的熟練，才可以正常的進行管道保溫鐵皮保溫施工。

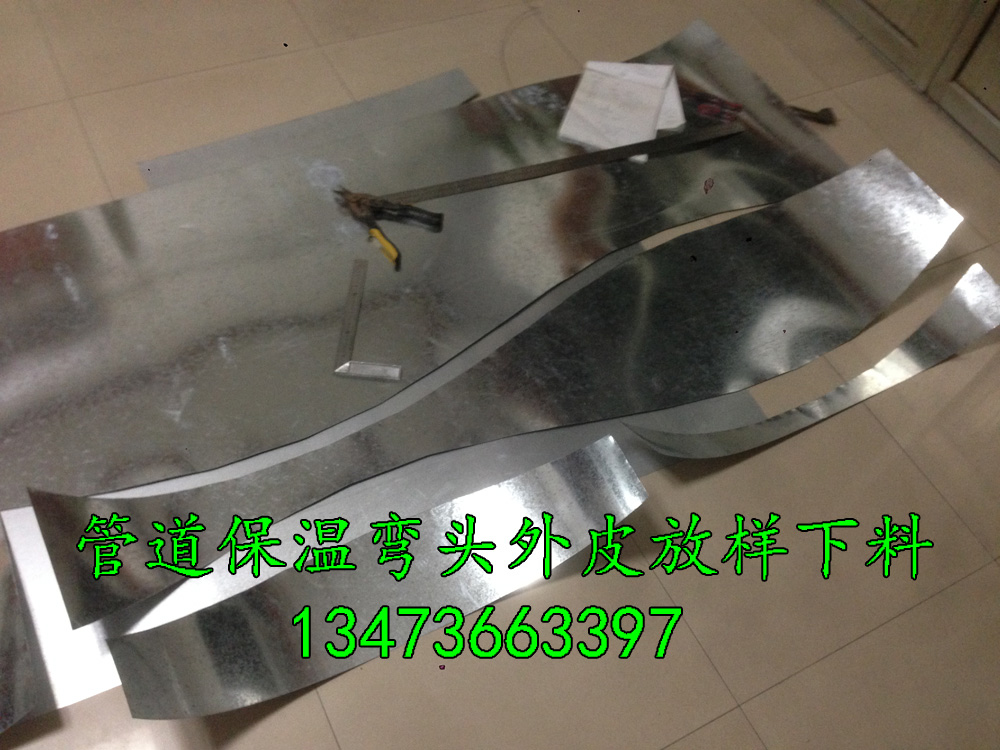

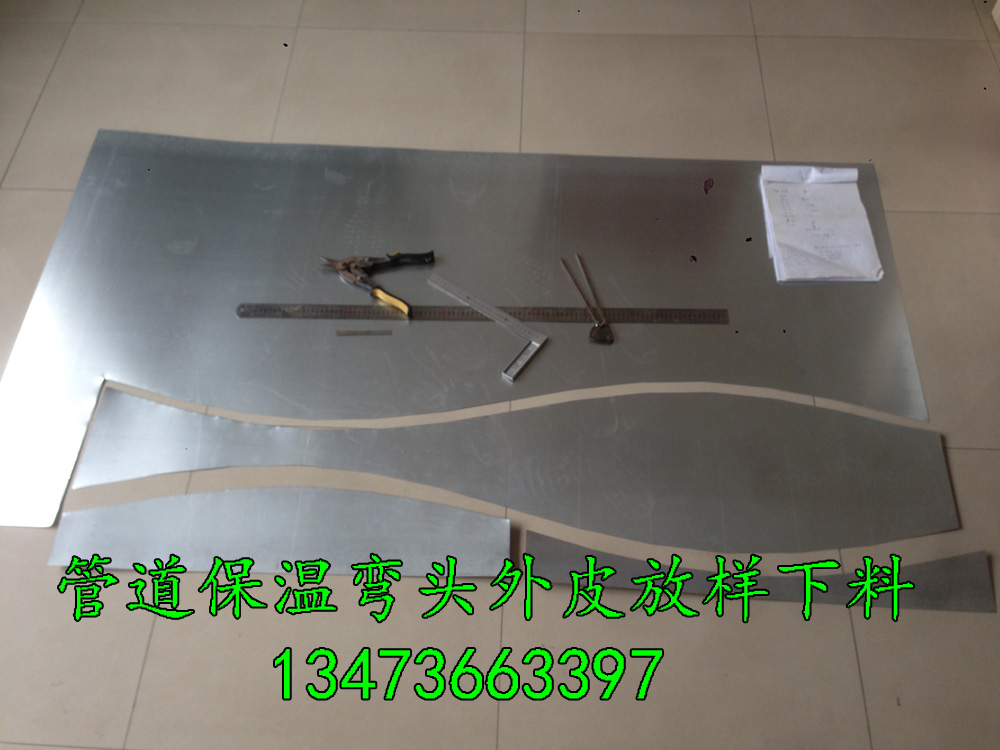

        今天主要為大家講解一下管道保溫中彎頭的下料方法，如何將鐵皮裁剪出彎頭片樣板的說明，希望大家仔細看加上研究，最好是準備好一張大報紙，掛歷紙最好，再準備一個圓規、一個直尺、一個角尺，來進行試驗，有條件的話，可以準備鐵皮，鐵圓規，角尺，板尺，在講解之前我希望大家仔細看，如果看不明白可以再聯系我，我的電話是13473663397（微信）  QQ767791279， 免費的教學的，本人小學畢業，這個公式為本人多年的施工經驗自己研究出來的，所以與書本上的鈑金下料資料有不同，鈑金書上的我也看不懂，高學歷的您是否看到的懂只有您自己心里知道了。那現在開始：

管道保溫施工外鐵皮彎頭鈑金計算公式及理念：制作彎頭的方法有很多，我就介紹最容易看懂的操作計算方法。

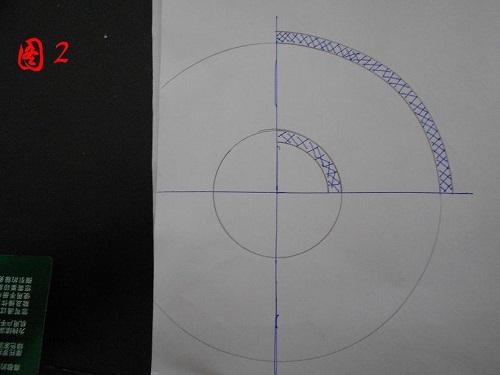

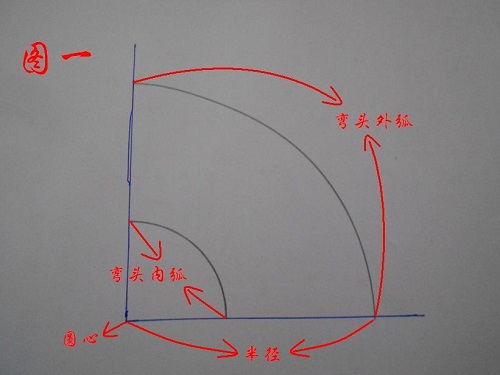

        制作彎頭要先搞懂彎頭是怎么構造的，意思就是該怎樣去看彎頭，看（圖1）；這是一個側面彎頭。上面有“彎頭外弧”和“彎頭內弧”；首先要先明白的是：‘彎頭外弧’是一個圓形的¼份。‘彎頭內弧’也同樣是一個圓形的¼份；如（圖2）；

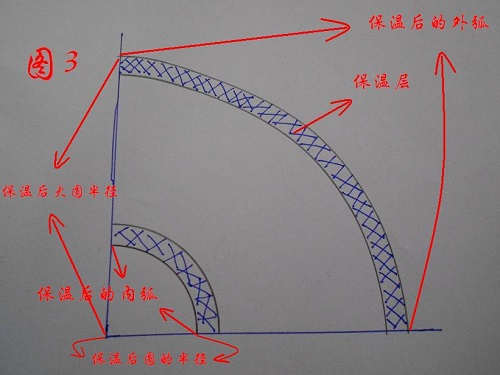

1， 首先計算彎頭內弧保溫后的尺寸：計算一個彎頭就要先知道這個彎頭的外弧是多大，首先測量出外弧的尺寸，然后乘以4，得到的是一個大圓的周長，目的就是求出彎頭內弧的尺寸，那么就舉個例子，假設圖中的彎頭是直徑108mm的彎頭，那么計算方法就是（彎頭外弧乘以4等于一個大圓的周長，然后除以3.14等于大圓的直徑，然后除以2等于圖1中的半徑，然后減去彎頭的直徑108mm等于圖1中彎頭內弧的扇形的半徑，也就是這個小圓形的半徑，然后減去保溫層厚度，等于另一個小圓的半徑（看（圖3），保溫層厚度設為50mm，）減去保溫層厚度之后，然后乘以2乘以3.14除以4就等于彎頭保溫后的內弧尺寸了，然后想做成幾片就除以幾。【建議內弧不要小于16mm】

以數字的方式計算：（預設彎頭鐵管的外弧為360mm）

360×4÷3.14÷2－108－50×2×3.14÷4=111.93mm（保溫后的彎頭內弧）÷3片=37.31mm（2個中片2個邊片）（2個邊片=1個中片）

2，計算彎頭保溫后的外弧尺寸：計算彎頭保溫后的外弧尺寸也是這個理念，首先測量出彎頭外弧的尺寸，然后乘以4等到大圓的周長，然后除以3.14得到（圖2）大圓的直徑，然后除以2得到大圓的半徑（如圖1），然后加上保溫層50mm等于保溫后大圓的半徑（看圖3），然后乘以2乘以3.14除以4就得到彎頭保溫后外弧的尺寸了，然后想做成幾片就除以幾。

數字方式計算:360×4÷3.14÷2+50×2×3.14÷4=438.49mm(保溫后的彎頭外弧) ÷3=146.16mm（2個中片2個邊片）（2個邊片=1個中片）

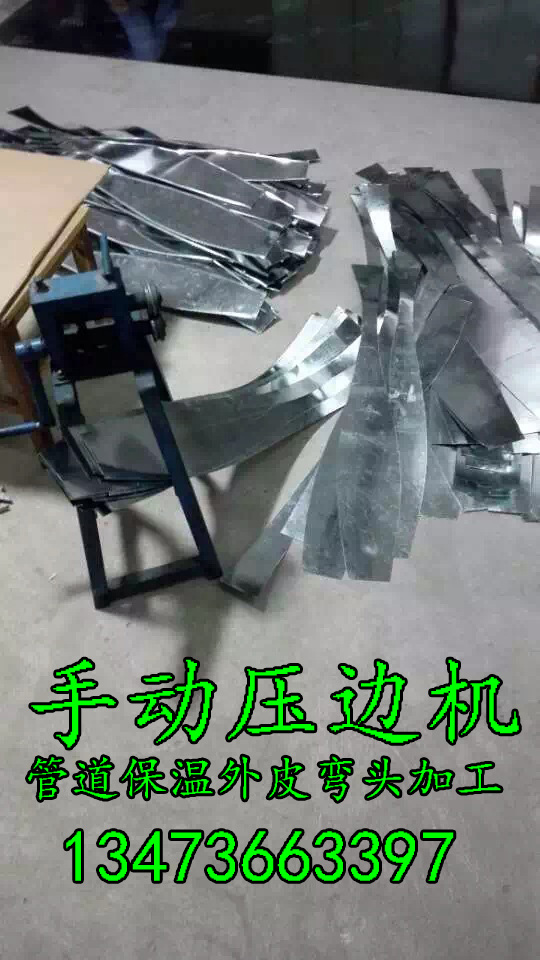

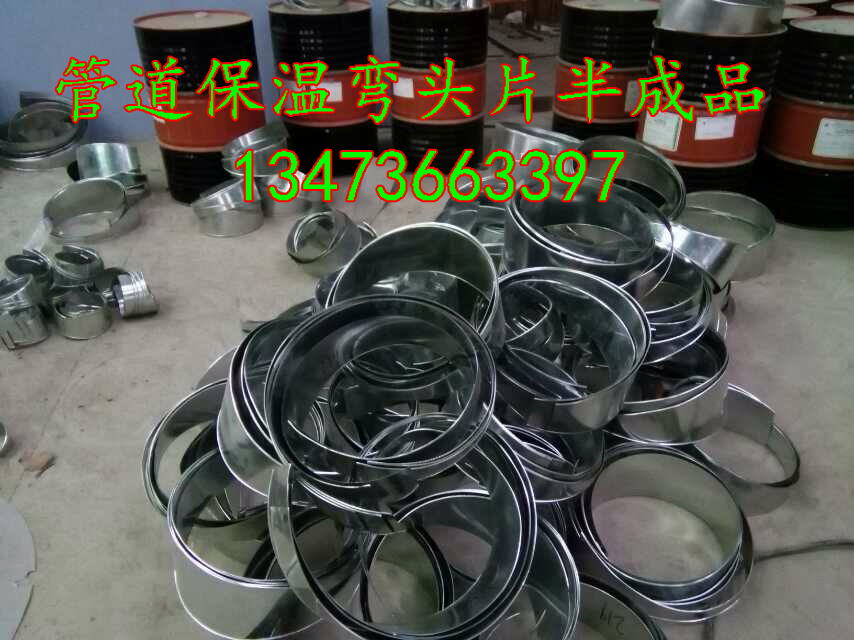

    大城縣利源保溫工程設備制造廠有多年的施工經驗，對于各種管道保溫中的彎頭片，變徑，罐體封頭有很專業的下料資料，主要產片有管道保溫施工，管道保溫手動卷板機（鐵皮卷板機）、手動軋邊機（鐵皮壓筋機）等風管保溫用的手動折彎?rùn)C(jī)，由于本文章的字?jǐn)?shù)限制問題，管道保溫彎頭下料方法就寫到這里，下一個部分是彎頭的放樣作圖操作，這個在我下一篇文章里面會寫到，也就是這里的續寫，請?jiān)诒菊镜募夹g(shù)新聞中找到。今天是2015年5月28日，下一篇文章預計在6月份展示給大家。 詳詢請撥打我的手機13473663397（微信號）或加我微信，備注來意即可。為增加瀏覽量，請大家長時間的經常性的訪問我的網站，http://m.yw454.com謝謝，截圖微信給我必有重謝哦！
